مقدمة

استنادًا إلى الخبرة العملية في التركيب الميداني وتوفير قطع الغيار، يُحلل الفريق الفني لشركة أوتو إنسترومنت مواصفات الخيوط المختلفة لغدد الكابلات، ويوضح الفروقات بين M20×1.5 وPG13.5 وG1/2 و1/2 NPT. يُساعد هذا المهندسين وفنيي الصيانة على فهم علامات الطراز بسرعة، وتجنب شراء وتركيب ملحقات دخول الكابلات بشكل خاطئ.

تُعدّ وصلات الكابلات من التجهيزات الصغيرة التي لا غنى عنها في صيانة الأجهزة، وتُستخدم على نطاق واسع في أجهزة الإرسال، وصناديق التوصيل، وخزائن التحكم، وصناديق توصيل المحركات. ورغم بساطتها الظاهرية، إلا أنها قد تُسبب ارتباكًا أثناء الاستبدال أو عند شراء المعدات اللازمة للمشاريع، خاصةً عند ظهور مواصفات مثل M20×1.5، وPG13.5، وG1/2، و1/2 NPT معًا.

يمكن تقسيم قراءة مواصفات غدة الكابل إلى ثلاثة أبعاد: مواصفات السن اللولبي من جهة الجهاز، ونطاق تثبيت الكابل من جهة الكابل، وظروف التشغيل الفعلية للتطبيق. يُمكّن الربط بين هذه المجموعات الثلاث من المعلومات من فهم النموذج فهمًا كاملًا.

1. حدد نوع الخيط على جانب الجهاز

المواصفات الأكثر شيوعًا هي M20×1.5. يشير الحرف M إلى الخيط المتري؛ و20 تعني أن قطر الخيط الاسمي 20 مم؛ و1.5 تشير إلى خطوة الخيط 1.5 مم. تحدد هذه المعايير وصلة التوصيل بين غدة الكابل وهيكل الجهاز. تجدر الإشارة إلى أنه حتى مع نفس وصلة M20×1.5، فإن غدد الكابلات من سلاسل مختلفة تدعم نطاقات تثبيت كابلات مختلفة. تُعد وصلة الجهاز وتوافق الكابل معيارين مستقلين. إذا كانت لوحة بيانات الجهاز أو الرسم تشير إلى M20×1.5، فاختر غدة التوصيل المترية المناسبة؛ بالنسبة لـ G1/2، اختر خيط الأنابيب؛ بالنسبة لـ 1/2 NPT، اختر خيط الأنابيب المخروطي. يجب اتخاذ القرار من خلال الجمع بين الأحرف والأرقام.

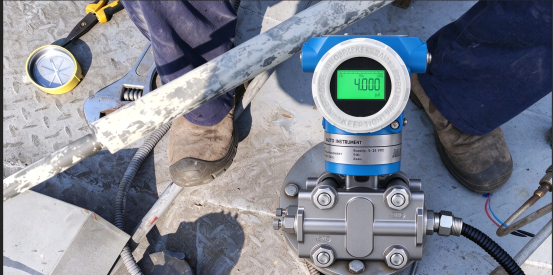

تعتمد العديد من أجهزة إرسال مستوى الشفة وأجهزة إرسال مستوى الحجاب الحاجز في الموقع على وصلة ملولبة مترية M20×1.5 لإدخال الكابلات. كما يمكن العثور على وصلات ملولبة من سلسلة PG أثناء تجديد المشاريع القديمة.

ميز بين أنظمة الخيوط الأربعة المشتركة

تُستخدم أربع مجموعات من الخيوط بشكل شائع في مواقع العمل: M وPG وG وNPT. يُعدّ كل من G1/2 و1/2 NPT الأكثر عرضةً للخلط. يحمل كلاهما علامة "1/2"، لكنهما ينتميان إلى نظامي خيوط مختلفين تمامًا. G1/2 هو خيط أنابيب متوازي BSPP، بينما 1/2 NPT هو خيط أنابيب مخروطي أمريكي. يختلفان في شكل الخيط ومبدأ الإحكام، وهماغير قابلة للتبادل بشكل مباشرقد تستخدم المعدات القديمة أيضًا PG11 وPG13.5 وPG16. PG هو نظام خيوط PG الألماني. يُفضّل الاحتفاظ بمواصفات الواجهة الأصلية لقطع غيار الصيانة.

2. تأكد من نطاق تثبيت الكابل

بعد التأكد من سنّ التوصيل، افحص الكابل. يلزم معرفة نقطتين أساسيتين: القطر الخارجي الفعلي للكابل ونطاق تثبيت غدة الكابل. على سبيل المثال، إذا كان القطر الخارجي المقاس للكابل 8.5 مم، وكانت الغدة تحمل علامة نطاق تثبيت من 6 إلى 12 مم، فإن الكابل يقع ضمن النطاق المناسب. إذا كان سنّ التوصيل في هيكل الجهاز M20×1.5، فإن العلاقة بين القياسات واضحة: M20×1.5 على جانب الجهاز، والقطر الخارجي للكابل 8.5 مم.

سؤال شائع: "هل يمكنني استخدام وصلة M20؟" مواصفات السن اللولبي وحدها غير كافية. فوصلة M20 تتوافق فقط مع هيكل الجهاز. يحدد نطاق التثبيت ما إذا كان يمكن تثبيت الكابل بإحكام وإحكام إغلاقه. بالنسبة لأجهزة إرسال مستوى الإشارة عن بُعد المغلقة ذات البنية الشعرية، يختلف القطر الخارجي لكابلات الإشارة، لذا يجب أيضًا التحقق من نطاق التثبيت أثناء الاختيار.

3. تحديد المواد والوظائف وفقًا لظروف العمل

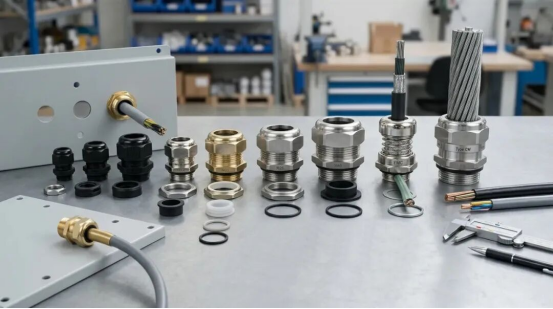

بعد مطابقة خصائص الخيط والكابل، يتم تقييم بيئة التطبيق. تشمل المواد الشائعة لغدد الكابلات النايلون، والنحاس المطلي بالنيكل، والفولاذ المقاوم للصدأ 304، والفولاذ المقاوم للصدأ 316. تختلف متطلبات المواد ودرجة الحماية من دخول الماء والغبار في خزائن التحكم الداخلية، والتركيبات المكشوفة، والأماكن الرطبة، ومواقع العمليات المسببة للتآكل. يجب أن يراعي الاختيار بشكل شامل درجة الحرارة المحيطة، والتآكل، والحماية الميكانيكية، ومواصفات المشروع.

يمكن إضافة متطلبات وظيفية إضافية بناءً على ذلك: هيكل الحماية من التداخل الكهرومغناطيسي للكابلات المحمية؛ حجم تثبيت التدريع للكابلات المدرعة. بالنسبة للمناطق الخطرة، يجب التحقق من نوع مقاومة الانفجار، والشهادات، ومتطلبات التركيب خطوة بخطوة لضمان منطق اختيار واضح.

4. المناطق الخطرة: ملاحظات إضافية حول غدد الكابلات المقاومة للانفجار

في التطبيقات المعرضة لخطر الانفجار، تُعدّ حشوات الكابلات مكونات أساسية لنظام التركيب المقاوم للانفجار. يجب أن تتطابق واجهة المعدات وحجم الكابل ومتطلبات مقاومة الانفجار. (البند 6.4.2 من المعيار الإلزامي الحالي GB 3836.15-2024)الأجواء القابلة للانفجار - الجزء 15: تصميم واختيار وتركيب التركيبات الكهربائية ينص بوضوح على ضرورة اختيار أجهزة إدخال الكابلات بما يتناسب مع قطر الكابل. وتُطبق ثلاثة معايير منطقية على غدد الكابلات المقاومة للانفجار: يحدد نوع السن اللولبي كيفية توصيلها بالمعدات؛ ويضمن نطاق التثبيت إحكام تثبيت الكابل ومنع التسرب؛ وتحدد شهادة مقاومة الانفجار وهيكلها مدى ملاءمتها للاستخدام في المواقع الخطرة.

تُركّب معظم أجهزة إرسال مستوى الخزانات على خزانات تخزين المواد الكيميائية في مناطق معرضة لخطر الانفجار. ولا يمكن الاعتماد في اختيار وصلة الكابل على أبعاد السن اللولبي فقط؛ إذ يُعدّ القطر الخارجي للكابل وشهادات مقاومة الانفجار بنفس القدر من الأهمية.

5. مثال على الاختيار الكامل

خذ جهاز إرسال مستوى الرادار الموجود في الموقع كمثال: منفذ دخول الكابل M20×1.5، القطر الخارجي للكابل 8.5 مم، تركيب خارجي.

1. سن لولبي جانبي للمعدات: M20×1.5

2. جانب الكابل: يجب أن يغطي نطاق التثبيت 8.5 مم

3. يتم تحديد مادة البناء ودرجة الحماية وفقًا للظروف الخارجية.

4. في حال تركيب الكابل في منطقة خطرة قابلة للانفجار، يرجى التحقق من نوع الكابل المقاوم للانفجار، وشهادة مانع الانفجار، وبنية الكابل، ومتطلبات التركيب.

التسلسل الموصى به لاختيار المعلمات الكاملة: مواصفات الخيط → القطر الخارجي للكابل → نطاق التثبيت → المادة → درجة الحماية → وظائف إضافية (التوافق الكهرومغناطيسي، التدريع، مقاومة الانفجار).

سجل عينة: M20×1.5، قطر الكابل الخارجي 8.5 مم، نطاق التثبيت يغطي الكابل، مادة متوافقة مع ظروف التشغيل، درجة الحماية تلبي متطلبات المعدات، مقاومة للانفجار/درع/حماية إضافية حسب الحاجة. سجلات المعلمات الكاملة تسهل عمليات الشراء والتركيب والتحقق من قطع الغيار لاحقًا.

6. ملخص

ثلاثة أبعاد أساسية لقراءة نماذج غدد الكابلات: السن اللولبي من جهة الجهاز، وقطر الكابل من جهة الكابل، وظروف التشغيل من جهة التطبيق. تتحكم أنواع M وPG وG وNPT في التوصيل مع غلاف الجهاز؛ ويضمن نطاق التثبيت تثبيت الكابل وإحكام إغلاقه؛ ​​وتتلاءم خصائص المادة، ودرجة الحماية، ومقاومة الانفجار، والتوافق الكهرومغناطيسي مع بيئات الموقع.

عند رؤية مواصفات مثل M20×1.5 أو PG13.5 أو G1/2 أو 1/2 NPT، لا تعتمد على الأرقام فقط. اجمع بين مواصفات واجهة الجهاز والقطر الخارجي للكابل وظروف الموقع لتجنب أخطاء الاختيار.

بصفتنا شركة مصنعة لأجهزة قياس مستوى السوائل، تُوضح شركة أوتو إنسترومنت مواصفات سنّ كابل الإدخال بوضوح على لوحة البيانات وفي وثائق سلسلة أجهزة قياس مستوى السوائل التفاضلية. يُساعد هذا العملاء على اختيار حشوات الكابلات المتوافقة ويُقلل من الأخطاء أثناء شراء قطع الغيار.
