مقياس تدفق غاز الأرجون الدوامي 4-20 مللي أمبير
- معلومات
- وصف المنتج
- فيديو
- تحميل
مقدمة المنتج
يُعد مقياس التدفق الدوامي من سلسلة LUGB الأكثر استخدامًا في السوق حاليًا. يُستخدم هذا المقياس بشكل أساسي لقياس تدفق السوائل في خطوط الأنابيب الصناعية، ويتميز بانخفاض فقدان الضغط، ونطاق قياس واسع، ودقة عالية. كما أنه يكاد يكون مستقلًا عن كثافة السائل، والضغط، ودرجة الحرارة، واللزوجة، وغيرها من المعايير عند قياس التدفق الحجمي في ظروف التشغيل. يعتمد مقياس التدفق الدوامي للبخار على مستشعر إجهاد كهرضغطي، يتميز بموثوقية عالية وسهولة الاستخدام مع أجهزة الكمبيوتر والأنظمة الرقمية الأخرى، مما يجعله أداة قياس متطورة ومثالية.
ميزات المنتج
شاشة LCD في الموقع، نبضات، مخرج 4-20 مللي أمبير أو اتصال RS485، يمكن توصيلها بنظام الأتمتة الصناعية
بأشكال هيكلية متنوعة، ويمكن تصنيعها كنوع أنبوب كامل أو نوع قابل للتوصيل لقياس تدفق الأنابيب ذات القطر الكبير.
نطاق واسع لدرجات الحرارة يصل إلى أعلى درجة حرارة 350 درجة مئوية
اعتمد تقنية وتصميم OVAL الياباني
لا توجد أجزاء متحركة، ولا يوجد احتكاك، وأجزاء غير قابلة للتآكل في الداخل، وهيكل ملحوم بالكامل من الفولاذ المقاوم للصدأ SS304 (اختياري من الفولاذ المقاوم للصدأ SS316).
معايير المنتج
القطر الاسمي (مم) | 25، 40، 50، 65، 80، 100، 125، 150، 200، 250، 300، (300~1000 نوع الإدخال) |
الضغط الاسمي (ميجا باسكال) | DN25-DN200 4.0 (اتفاقية التوريد >4.0)، DN250-DN300 1.6 (اتفاقية التوريد >1.6) |
درجة حرارة متوسطة (درجة مئوية) |
النوع الكهروإجهادي: -40~260,-40~320؛ نوع السعة -40~300، -40~400,-40~450(اتفاقية التوريد)
|
مادة الجسم
| 1Cr18Ni9Ti، (اتفاقية توريد مواد أخرى) |
تسارع الاهتزاز المسموح به
| النوع الكهروإجهادي: 0.2 غرام، النوع السعوي: 1.0~2.0 غرام |
دقة
| ±1%R، ±1.5%R، ±1FS؛ نوع الإدخال: ±2.5%R، ±2.5%FS |
نطاق
| 1:6~1:30 |
جهد مصدر الطاقة |
المستشعر: +12 فولت تيار مستمر، +24 فولت تيار مستمر؛ جهاز الإرسال: +12 فولت تيار مستمر، +24 فولت تيار مستمر؛ نوع البطارية: بطارية 3.6 فولت
|
إشارة الخرج
| نبضة موجة مربعة (باستثناء نوع مصدر الطاقة بالبطارية): مستوى عالٍ أو مستوى منخفض 5 فولت، 1 فولت؛ التيار: 4-20 مللي أمبير |
معامل فقدان الضغط
| تماشياً مع معيار JB / T9249، فإن معامل الكادميوم (Cd) يساوي 2.4 |
علامات مقاومة للانفجار
| نوع الأمان الذاتي: Exd IA CT2-T5، نوع مقاومة اللهب: Exd CT2-T5 |
درجة الحماية
| النوع العادي للغوص IP65 IP68 |
الظروف البيئية
| درجة الحرارة: من 20 إلى 55، والرطوبة النسبية: من 5% إلى 90%، والضغط الجوي: من 86 إلى 106 كيلو باسكال |
الوسيلة المناسبة
| غاز، سائل، بخار |
مسافة الإرسال
| نوع خرج النبضات في نظام ثلاثي الأسلاك: أقل من 300 متر، نوع خرج التيار القياسي ثنائي الخطوط (4 ~ 20 مللي أمبير): مقاومة الحمل أقل من 750 أوم |

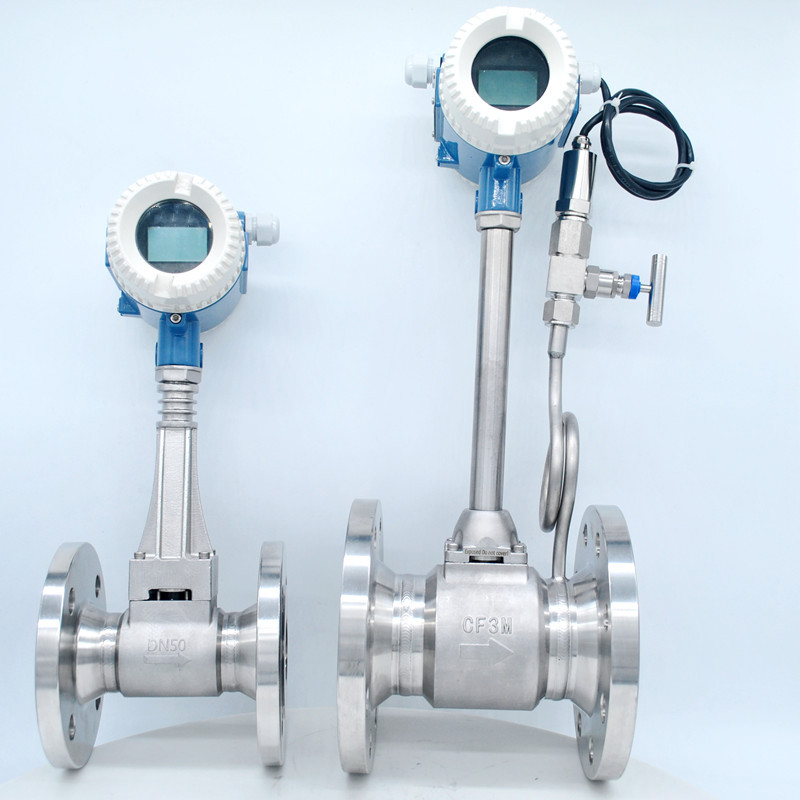

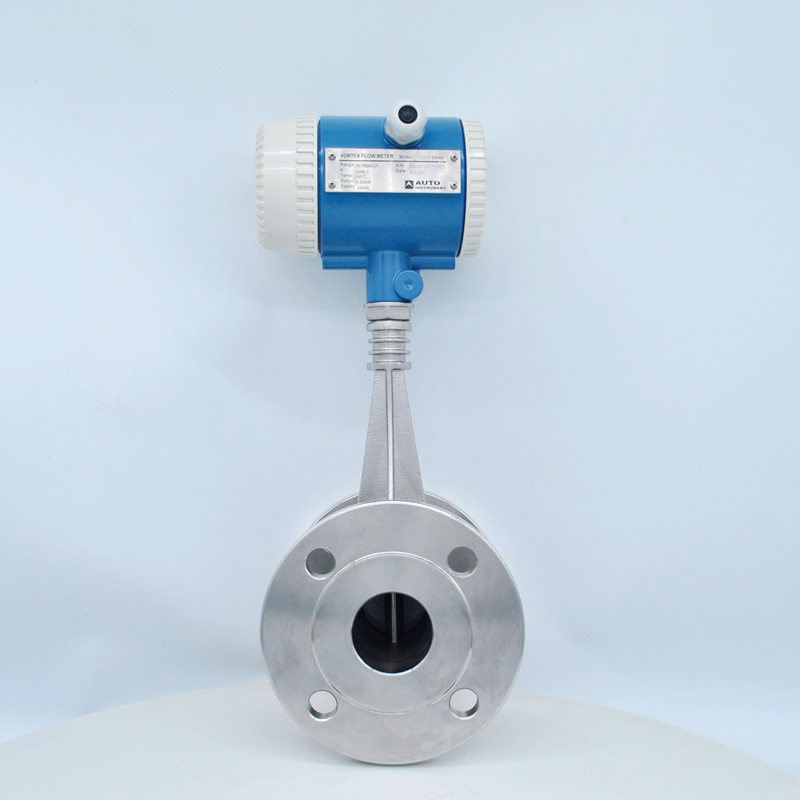

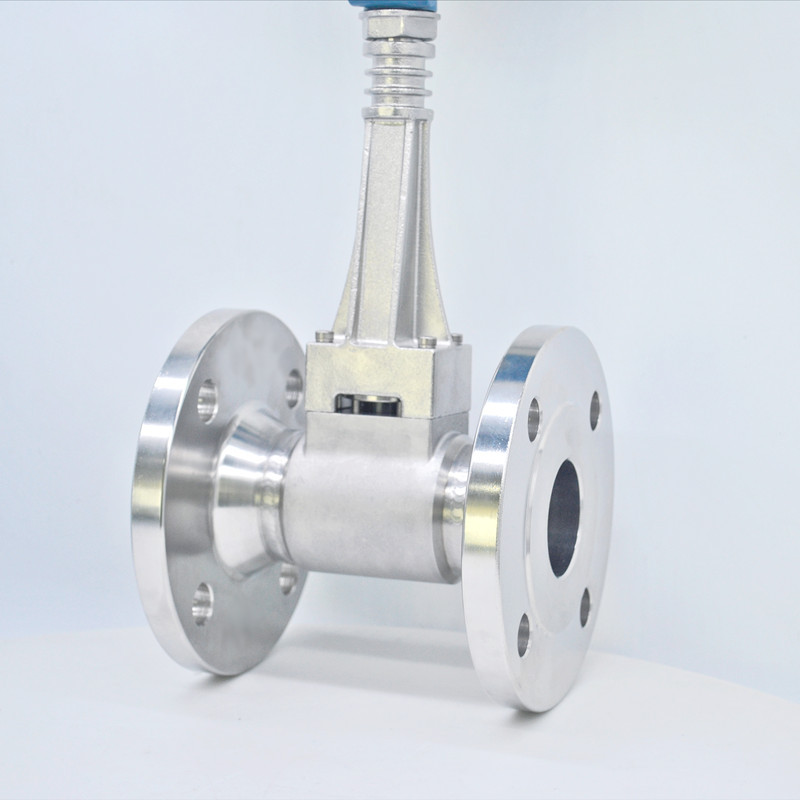

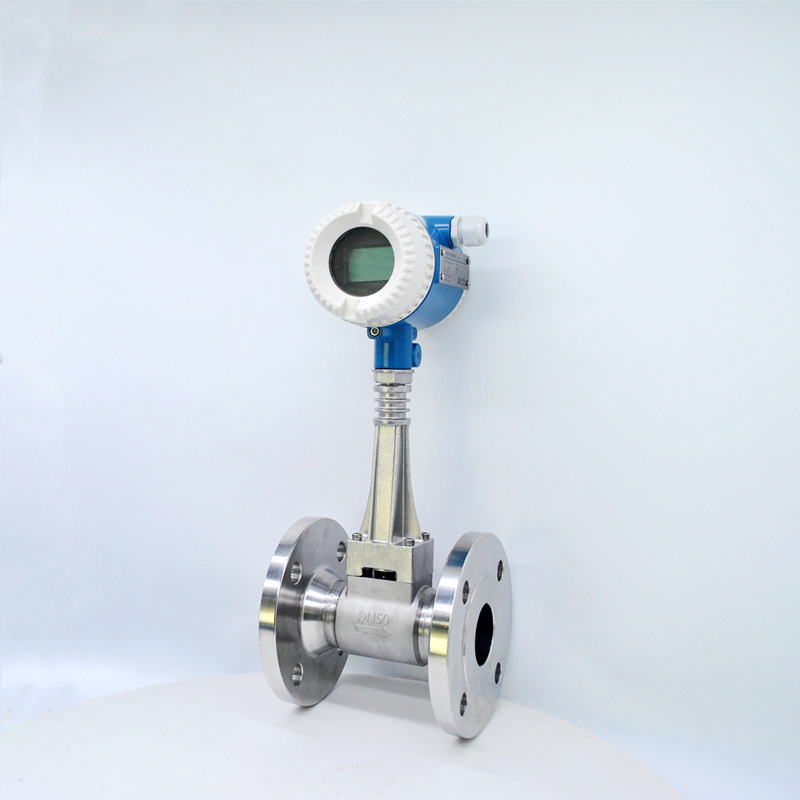

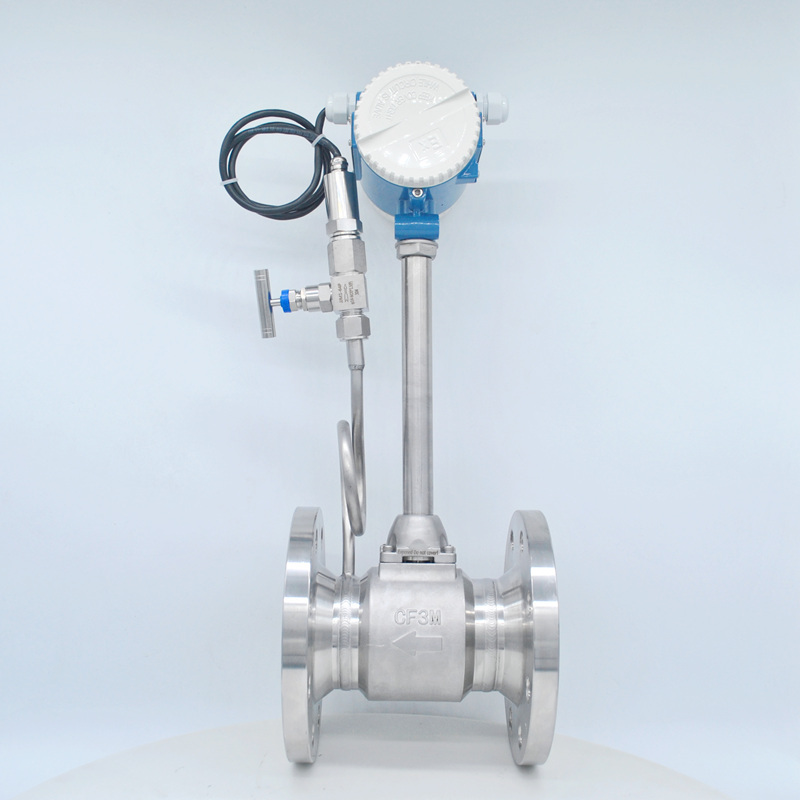

صور تفصيلية للمنتج
طلب المنتج
LUGB | توضيح | ||
الاسمي القطر (بالملليمتر) | القطر | DN15-300 (خط أنابيب) | |
DN200-1500 (قابس كهربائي) | |||
اتصال | خط الأنابيب | في | وصلة شفة |
جيه زد | مشبك شفة | ||
مع | قواعد خاصة | ||
أدخل | ج | صيغة بسيطة | |
سؤال | نوع الكرة | ||
دقة | ماسورة خط | 10 | 1.0%R |
15 | 1.5%R | ||
أدخل | 20 | 2.0%R | |
25 | 2.5%R | ||
مع | معايير دقة خاصة | ||
درجة الحرارة والضغط | S | T(S)P(S)At normal درجة الحرارة والضغط | |
مع | T(Z)P(Z) التوأم المتطرف ضغط | ||
بروتوكول الاتصال | شمال | لا يوجد واجهة اتصال | |
ح | بروتوكول هارت | ||
م | بروتوكول MODBUS | ||
الناتج | 1 | لا يوجد مخرج | |
2 | مخرج ثنائي الأسلاك 4-20 مللي أمبير | ||
3 | خرج النبض | ||
د | تيار مستمر 12 فولت | ||
مزود الطاقة | قاعدة البيانات | مزود طاقة مزدوج 12 فولت و بطارية | |
DD | تيار مستمر 24 فولت | ||
ب | مصدر طاقة يعمل ببطارية 3.6 فولت، لا يوجد إخراج إشارة، يستخدم فقط | ||
مادة المستشعر | S | الفولاذ المقاوم للصدأ 304 | |
ل | فولاذ مقاوم للصدأ 316 | ||
مواد المكونات الأساسية | S | مجسات من الفولاذ المقاوم للصدأ 304 | |
ل | مجسات من الفولاذ المقاوم للصدأ 316 | ||
وسيط قياس | 1 | الغاز | |
2 | سائل | ||
3 | بخار مشبع | ||
4 | بخار شديد التسخين | ||
خط الإنتاج
2. يتميز مقياس التدفق الدوامي بمؤشرات بسيطة ومباشرة. يحتوي مستشعر التدفق على مؤشر للطاقة ومؤشر لحالة التدفق. ويمكن عرض حالة التدفق في خط الأنابيب الحالي بصريًا.
3. مقياس التدفق من نوع الدوامة مناسب لمختلف أنواع السوائل. يمكن استخدام مفتاح التدفق من نفس الطراز الموجود في مستشعر التدفق للغازات، مثل الغاز الطبيعي وغاز الأرجون، وكذلك للسوائل، مثل الماء والزيت، إلخ. ويمكن مراقبة تدفق الغاز والسائل عن طريق ضبط المقبض الموجود في مفتاح التدفق.
