نظرة عامة على المنتج
تعتمد هذه السلسلة من أجهزة قياس مستوى الرادار على مستشعر رادار عالي التردد 26G، ويصل أقصى مدى للقياس إلى 80 مترًا. تم تحسين الهوائي بشكل أكبر، وتتميز المعالجات الدقيقة الجديدة عالية السرعة والكفاءة في تحليل الإشارات، ويمكن استخدام هذه الأجهزة في المفاعلات وصوامع المواد الصلبة وبيئات القياس المعقدة للغاية.
مبدأ
نبضة الميكروويف لهوائي جهاز إرسال مستوى الرادار ضيقة، وهوائي الإرسال الهابط.
يتم انعكاس تعرض سطح الوسط للميكروويف مرة أخرى بواسطة نظام الهوائي الذي يستقبل الإشارة ويرسلها إلى الدائرة الإلكترونية التي يتم تحويلها تلقائيًا إلى إشارات مستوية (نظرًا لسرعة انتشار الميكروويف، فإن الموجة الكهرومغناطيسية تصل إلى الهدف وتنعكس مرة أخرى إلى جهاز الاستقبال في هذه المرة بشكل فوري تقريبًا).
أ. مجموعة النطاق
ب. ضبط منخفض
ج. مرتفع
د. منطقة عمياء
قياس المرجع: أسفل لولب البرغي أو سطح منع التسرب للشفة.
ملاحظة: تأكد من أن أعلى مستوى في جهاز قياس مستوى الرادار لا يمكن أن يدخل منطقة القياس العمياء
(الشكل د موضح أدناه)

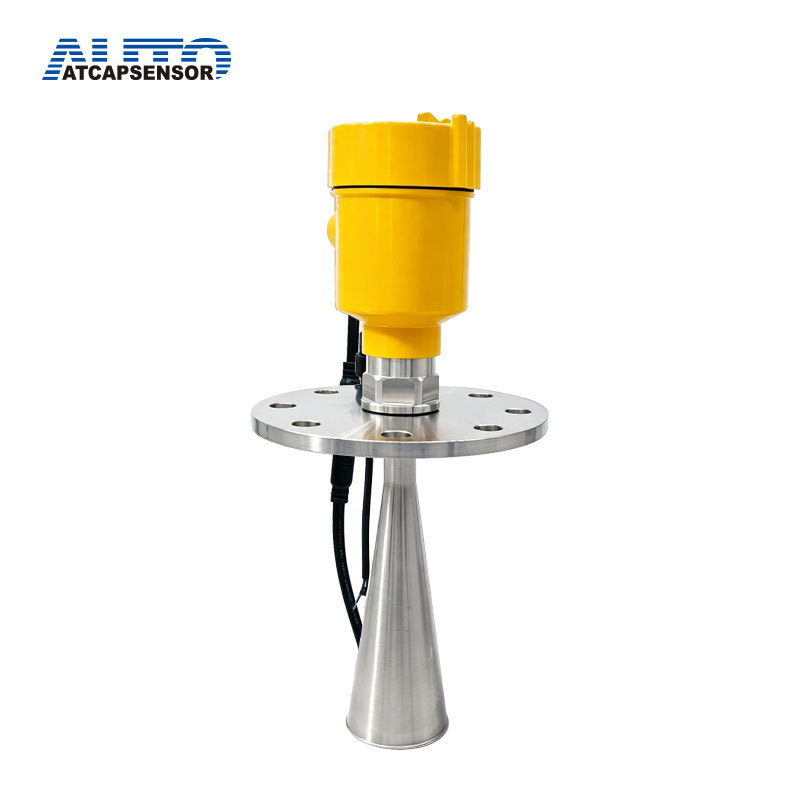

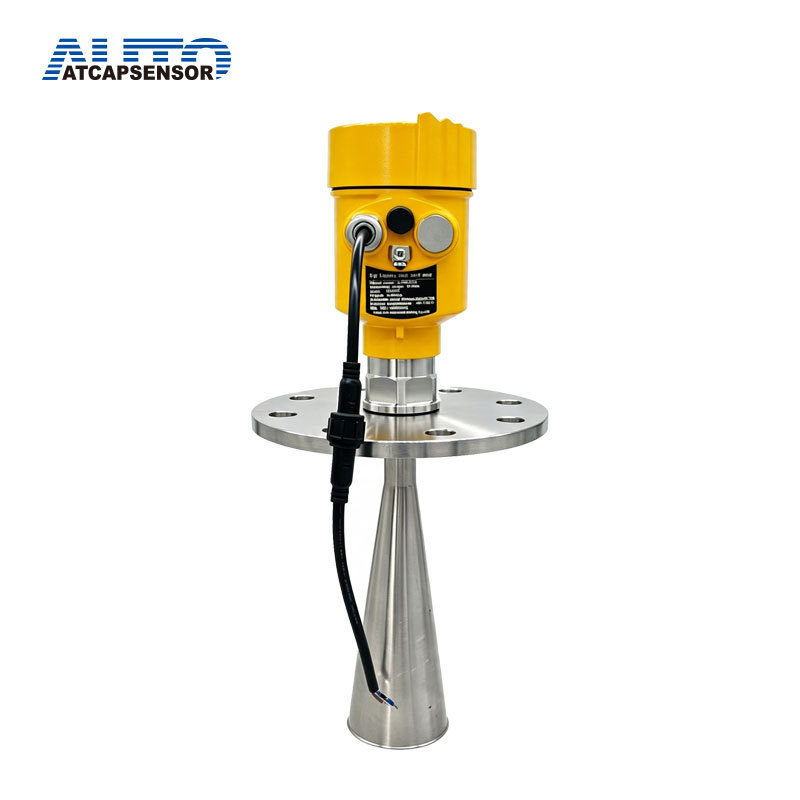

مقياس مستوى المياه بالرادار HART، 4-20 مللي أمبير، لخزانات المياه
التطبيق: مقياس مستوى الرادار لخزانات المياه وخزانات السوائل
الموديل: ATRD902، ATRD902

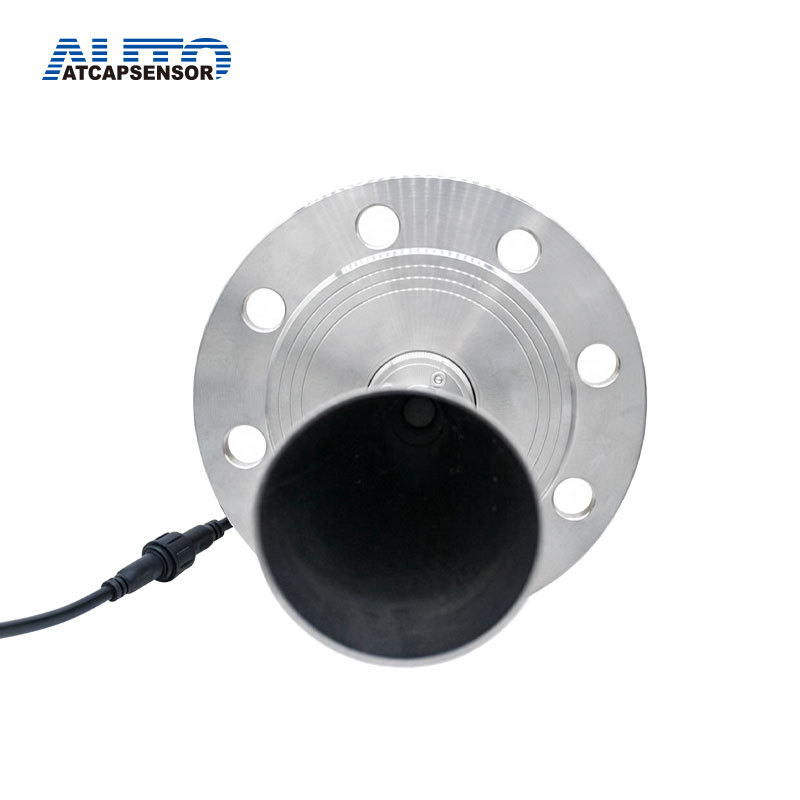

وصلة العملية: شفة 2 بوصة، 3 بوصة، 4 بوصة، سن لولبي 1-1/2 بوصة NPT

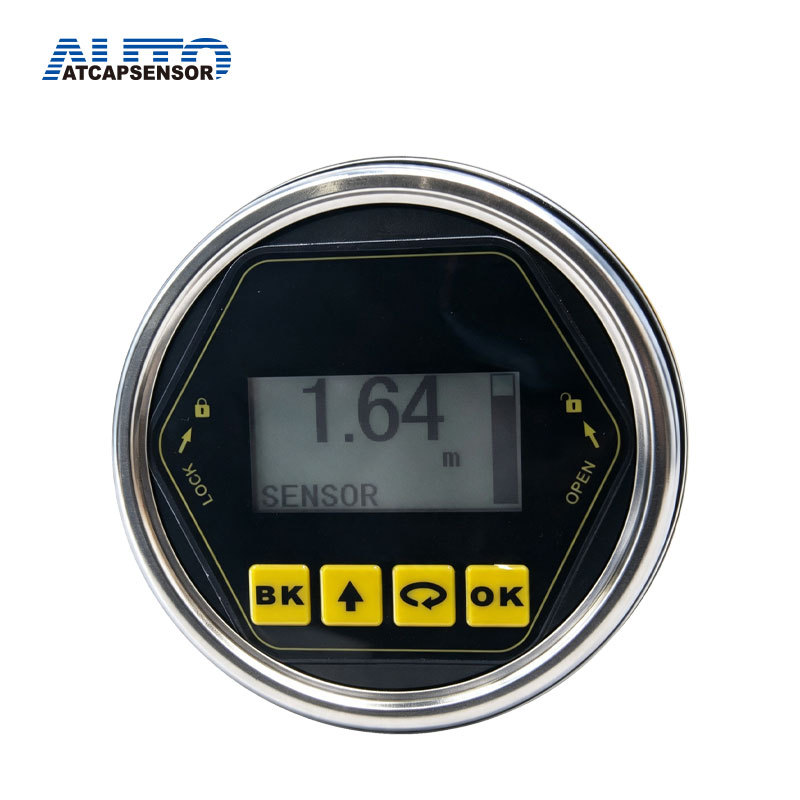

شاشة عرض LCD باللغة الإنجليزية
