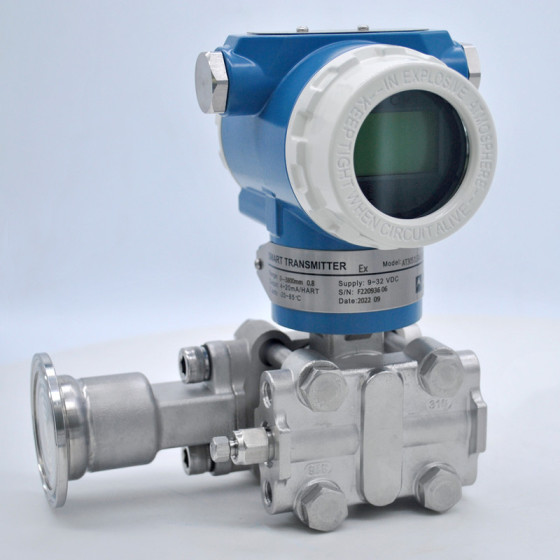

جهاز إرسال مستوى السائل التفاضلي ذو الحافة الواحدة
- معلومات
- وصف المنتج
- فيديو
- تحميل
مقدمة موجزة
جهاز إرسال مستوى السائل ذو الحافة الواحدة هو أداة صناعية لقياس ضغط السوائل أو المواد اللزجة أو الغازات، ويُستخدم بشكل أساسي لقياس مستوى السائل. يستشعر هذا الجهاز تغير ضغط السائل على الحافة عبر غشاء عازل، ويحول إشارة الضغط إلى خرج كهربائي قياسي (مثل 4-20 مللي أمبير) لأنظمة التحكم أو المراقبة. يضمن تصميم الحافة عدم ملامسة السائل للمكونات الداخلية للجهاز بشكل مباشر، مما يجعله فعالاً في التعامل مع المواد المسببة للتآكل أو ذات درجات الحرارة العالية.
يُركّب جهاز إرسال الضغط من النوع Lt ذو الحافة ويُوصل باستخدام حواف قياسية لتسهيل دمجه مع مجموعة واسعة من المعدات الصناعية. يتميز جهاز إرسال مستوى السائل 4-20 مللي أمبير بتصميم مناسب لظروف العمل القاسية، ويُستخدم على نطاق واسع في الصناعات الكيميائية والصيدلانية والبترولية والغذائية والمشروبات ومعالجة المياه، لا سيما في التعامل مع الجسيمات الصلبة والطين والوسائط سهلة الانسداد، حيث يتمتع جهاز إرسال مستوى السائل التفاضلي بمزايا كبيرة.
سمات
أقصى دقة مرجعية: ± 0.075% نطاق المعايرة
الاستقرار: 6 أشهر، ± 0.1% من عنوان URL
الضغط الساكن: 13.79 ميجا باسكال
غشاء عازل: فولاذ مقاوم للصدأ 316، فولاذ عالي الكربون، مونيل، تانتالوم
الاستقرار: 6 أشهر، ± 0.1% من عنوان URL
التيار الخارج: 4-20 مللي أمبير، بروتوكول هارت ثنائي الأسلاك
مصدر الطاقة: 24 فولت تيار مستمر
ثابت الزمن المخمد: يمكن ضبط ثابت الزمن بزيادات قدرها 0.1 ثانيةمن الحد الأدنى إلى 16 ثانية
نموذج الطلب
| غرض | شفرة | مواصفة |
| AT3051LT | جهاز إرسال الضغط/جهاز إرسال المستوى التفاضلي المثبت على شفة | |
| نطاق القياس | 3 | 0-4~7.5 كيلو باسكال |
| 4 | 0~37.4 كيلو باسكال | |
| 5 | 0~186.8 كيلو باسكال | |
| 6 | 0~690 كيلو باسكال | |
| 7 | 0~2068 كيلو باسكال | |
| الناتج | S | 4-20 مللي أمبير، بروتوكول هارت، خرج خطي |
| مادة غشاء المستشعر / سائل التعبئة | 2 | زيت السيليكون المصنوع من الفولاذ المقاوم للصدأ 316L |
| 3 | زيت السيليكون هاستيلوي سي | |
| أ | الفولاذ المقاوم للصدأ 316L زيت الفلور | |
| فتحة تصريف | ب | الجزء الخلفي من شفة العملية أو لا شيء |
| في | جانب شفة العملية العلوي | |
| ل | جانب شفة العملية السفلي | |
| مادة الحلقة المطاطية المبللة | 7 | جود-إن (إن بي آر) |
| 6 | فيتون (FKM) (درجة الحرارة ≥-20 درجة مئوية) | |
| 5 | فيتون منخفض الحرارة (FKM-GFLT) | |
| مدخل الكابلات | 1 | M20*1.5 |
| اتصال العملية | ج | 2 بوصة ANSI 150# |
| د | 2 بوصة ANSI 300# | |
| ج | 2 بوصة ANSI 600# | |
| و | 3 بوصة ANSI 150# | |
| F | 3 بوصات ANSI 300# | |
| ك | 3 بوصة ANSI 600# | |
| جي | 4 بوصة ANSI 150# | |
| ح | 4 بوصة ANSI 300# | |
| سؤال | DN50 PN1.6MPa/4MPa | |
| R | DN50 PN6.4Mpa | |
| م | DN50 PN10Mpa | |
| S | DN80 PN1.6MPa/4MPa | |
| تي | DN80 PN6.4 MPa | |
| شمال | DN80 PN10Mpa | |
| في | DN100 PN1.6MPa/4MPa | |
| في | DN100 PN6.4Mpa | |
| مادة غشاء الشفة | أ | الفولاذ المقاوم للصدأ 316L |
| ب | هاستيلوي سي | |
| ج | التنتالوم | |
| و | طلاء PFA | |
| F | طلاء F46 | |
| جي | مطلي بالذهب | |
| طول أنبوب الإدخال | 0 | 0 |
| 1 | 50 مم | |
| 2 | 100 مم | |
| 3 | 150 مم | |
| تعبئة السائل (جانب الضغط العالي) | أ | زيت السيليكون |
| ج | زيت الفلور | |
| خياري | د | نوع آمن جوهريًا، مقاوم للهب (Exd IIC T4~T6) |
| أنا | آمن بطبيعته (Exia IIC T4~T6) | |
| M3 | شاشة LCD | |
| D1 | صمام تصريف أو برغي من الفولاذ المقاوم للصدأ (قطعتان) | |
| ج1 | شفة خصر أنثوية NPT مقاس 1/2 بوصة (مجموعتان) | |
| C12 | أنبوب ضغط 1/2 بوصة NPT-M20*1.5-Φ14 (مجموعتان) | |
| C2 | وصلة على شكل حرف T بخيط ذكر M20*1.5 (مجموعتان) | |
| C21 | وصلة M20*1.5 T - أنبوب ضغط Φ14 (مجموعتان) | |
| K1 | معالجة إزالة الشحوم | |
