مقدمة
بالإضافة إلى حالات التشغيل والصيانة في الموقع لخزانات التخزين،آلي يحلل الجهاز الوظيفة الحقيقية وطرق تشغيل أنظمة منع تسرب النيتروجين في الخزانات، بالإضافة إلى الأسباب الجذرية لتسرب الهواء حتى مع وجود نظام منع تسرب النيتروجين في الخزانات المزودة بمستشعر مستوى الضغط التفاضلي، ومستشعر ضغط مستوى الخزان، ومستشعر ضغط المقياس، ومستشعر الضغط التفاضلي. وبالتزامن مع متطلبات إدارة معايرة مستشعر الضغط، يساعد الجهاز المهندسين على فهم أن منع تسرب النيتروجين يتجاوز مجرد تعبئة النيتروجين. يجب إتقان النقاط الرئيسية، بما في ذلك تدرج الضغط، واختيار نوع الصمام، وتقدير محتوى الأكسجين، لتجنب مخاطر مثل ارتداد الهواء، وتقلبات الضغط، وفقدان المواد نتيجة الأكسدة.
أولاً: حقيقة صناعية: لا يزال من الممكن سحب الهواء إلى الخزانات المجهزة بأنظمة مانعة للتسرب بالنيتروجين
ينظر العديد من مشغلي الحقول إلى عملية إحكام إغلاق خزانات النيتروجين على أنها مجرد "ملء الخزان بالنيتروجين"، وهي عملية أحادية الجانب. فحتى مع تشغيل نظام إحكام إغلاق النيتروجين، قد يظل الهواء يتسرب إلى خزانات التخزين.

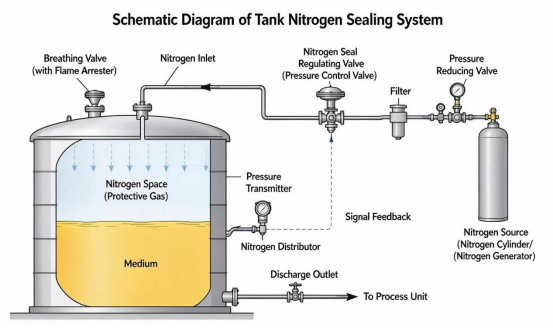

إن ما يتحكم فيه ختم النيتروجين ليس مجرد "وجود النيتروجين داخل الخزان"، بل ثلاثة عناصر أساسية في حيز الطور الغازي أعلى الخزان: محتوى الأكسجين، والضغط الجزئي للخزان، ومسارات دخول وخروج الغاز.
لا يكون حيز الغاز أعلى خزانات التخزين ثابتًا. إذ يؤدي تذبذب مستوى السائل وتغير درجة الحرارة المحيطة إلى تغيير حجم الغاز وضغطه داخل الخزانات. وتكمن أهمية إحكام إغلاق النيتروجين في الحفاظ على حالة تشغيل منخفضة الأكسجين، ذات ضغط موجب طفيف، مع إمكانية التفريغ والمراقبة، وذلك في ظل تقلبات ظروف التشغيل المختلفة. وتُعد بيانات مستوى السائل التي يتم جمعها بواسطة جهاز إرسال مستوى الضغط التفاضلي وجهاز إرسال ضغط مستوى الخزان مرجعًا هامًا لضبط إحكام إغلاق النيتروجين. ويجب إجراء معايرة دورية لجهاز إرسال الضغط لضمان دقة قياس مستوى السائل والضغط، بحيث يمكن الحصول على بيانات ضغط حقيقية وصحيحة من جهاز إرسال ضغط المقياس وجهاز إرسال الضغط التفاضلي لفهم إحكام إغلاق النيتروجين في الخزان فهمًا دقيقًا.
ثانيًا: النقاط الرئيسية: المبادئ الأساسية وسوء الفهم الرئيسي لتقنية إحكام إغلاق خزانات النيتروجين
1. إحكام إغلاق النيتروجين ≠ تطهير النيتروجين وإزاحته
إن تطهير الهواء من الخزانات بالنيتروجين قبل التشغيل هو إزاحة خاملة، وهي معالجة أولية لمرة واحدة لحل مشكلة تكوين الطور الغازي عند بدء التشغيل.
بعد بدء تشغيل الخزانات رسميًا، سيؤدي ارتفاع وانخفاض مستوى السائل، واختلاف درجات الحرارة بين الليل والنهار، وعمليات استلام وتسليم المواد، والتسربات الطفيفة من ملحقات المعدات، إلى تغيير مستمر في ضغط وتركيب الطور الغازي أعلى الخزان. ويجب تحقيق التنظيم المستمر في هذه المرحلة بواسطة أنظمة منع التسرب بالنيتروجين.
> الإزاحة هي إجراء لمرة واحدة؛ أما إحكام الغلق بالنيتروجين فهو تحكم ديناميكي مستمر.
إن الخلط بين الأمرين والاكتفاء بتنظيف الخزان بالنيتروجين قبل بدء التشغيل سيؤدي إلى محتوى أكسجين مناسب عند بدء التشغيل، ولكنه سيرتفع تدريجيًا بعد عدة أيام من التشغيل. قد تبدو قراءات الضغط من جهاز إرسال الضغط طبيعية، بينما يكون تركيب الغاز في أعلى الخزان قد انحرف عن المواصفات.
لا تعني قراءة الضغط الطبيعية بالضرورة فعالية إحكام إغلاق النيتروجين. وللتأكد من فعالية إحكام إغلاق النيتروجين، يجب فحص أربعة مؤشرات في آن واحد: ضغط الخزان، ومحتوى الأكسجين، واستهلاك النيتروجين، وحالة عادم جهاز التنفس.
2. الخزانات "تتنفس" باستمرار؛ يتطلب إحكام إغلاق النيتروجين استجابة ديناميكية لظروف التشغيل.
أثناء عملية التفريغ، ينخفض مستوى السائل ويتمدد حجم الغاز الموجود أعلى الخزان. يؤدي تفريغ كل متر مكعب من السائل إلى زيادة حجم الغاز بمقدار متر مكعب تقريبًا. وبدون إضافة النيتروجين في الوقت المناسب، سيتدفق الهواء الخارجي عكسيًا ويرفع نسبة الأكسجين، مما يُلحق الضرر بحماية الغاز الخامل.
أثناء عملية التغذية، يرتفع مستوى السائل وينضغط حيز الطور الغازي لطرد الغاز من أعلى الخزان. بالنسبة للمواد المتطايرة، يحمل الغاز المطرد كميات كبيرة من بخار المادة.
تُسبب درجة الحرارة أيضًا تأثيرًا تنفسيًا: ينكمش الغاز داخل الخزانات وينخفض ضغط الخزان ليلًا بسبب التبريد؛ ويتمدد الغاز ويرتفع ضغط الخزان نهارًا بسبب التسخين. بالنسبة للخزانات الخارجية ذات اللون الداكن التي تخزن مواد ذات ضغط بخاري عالٍ، يكون تذبذب حجم الغاز الناتج عن التنفس الحراري الليلي والنهاري واضحًا تمامًا.
لذلك، فإن عملية منع التسرب بالنيتروجين لا تقتصر على إضافة كمية صغيرة من النيتروجين فحسب، بل يجب أن تنظم إمداد النيتروجين وتفريغه بشكل ديناميكي بالتزامن مع إشارات مستوى السائل (جهاز إرسال مستوى الضغط التفاضلي / جهاز إرسال ضغط مستوى الخزان) وإشارات ضغط الخزان.
3. المنطق الأساسي لإحكام إغلاق النيتروجين: حماية مزدوجة من الضغط الإيجابي الطفيف وانخفاض مستوى الأكسجين
النيتروجين غير قابل للاشتعال ونادراً ما يتفاعل مع معظم المواد الكيميائية. ويهدف حقن النيتروجين في الجزء العلوي من الخزان إلى تقليل الضغط الجزئي للأكسجين في الحالة الغازية وتقليل التلامس بين المواد والأكسجين/الرطوبة.
- بالنسبة للمواد الحساسة للأكسجين: كبح الأكسدة، وتغير اللون، والتدهور، وزيادة القيمة الحمضية، وغيرها من تدهور الجودة؛
- بالنسبة للمواد الماصة للرطوبة: تقليل دخول الرطوبة؛
- بالنسبة للمواد الخطرة المتطايرة: حافظ على مستوى الغاز في أعلى الخزان ضمن نطاق آمن مقاوم للانفجار.
إن خفض محتوى الأكسجين وحده غير كافٍ. فعندما يكون الضغط الداخلي للخزان أقل من الضغط الجوي، يتدفق الهواء عكسيًا إلى الخزانات عبر صمامات التهوية، والشفاه، وفتحات التفتيش، ومنافذ الأجهزة، وفجوات الإحكام الضعيفة. ويحافظ إحكام النيتروجين على ضغط موجب طفيف لتكوين اتجاه لتدفق الغاز إلى الخارج ومنع سحب الهواء الخارجي عكسيًا.
همساً، نقاط مهمة للضغط الإيجابي الطفيف: الضغط الأعلى لا يعني بالضرورة الأفضل. لا يجوز استخدام خزانات التخزين ذات الضغط الجوي كمعدات تحمل الضغط.
- ضغط منخفض للغاية: لا يمكن مقاومة سحب الهواء العكسي؛
- ضغط مرتفع للغاية: فتح صمامات التهوية بشكل متكرر، وزيادة حادة في استهلاك النيتروجين، وحمل إضافي على جسم الخزان وملحقاته.
يتم الحكم على نظام مانع التسرب النيتروجيني الذي يعمل بشكل جيد من خلال الضغط المستقر بدلاً من قيمة الضغط العالي.
4. يجب ألا تتعارض تدرجات ضبط الضغط مع بعضها البعض
ينشأ العديد من أعطال أنظمة منع التسرب النيتروجينية من خلل في قيم ضبط مكونات الحماية بدلاً من فقدان الصمامات. يجب إنشاء تدرج ضغط واضح بين صمام منع التسرب النيتروجيني، وصمام التنفس الزفيري، ونظام الحماية من الضغط السلبي الفراغي، وصمام تخفيف الضغط.
1. يفتح صمام ختم النيتروجين لتزويد النيتروجين عندما ينخفض ضغط الخزان إلى قيمة الضغط الموجب المحددة مسبقًا ويغلق عندما يرتفع ضغط الخزان إلى نقطة الإغلاق المحددة؛
2. ضغط الفتح لإخراج الزفير من صمام التنفس > ضغط إغلاق صمام ختم النيتروجين؛
3. يتم ضبط حماية الفراغ بالضغط السلبي ضمن نطاق الضغط السلبي، فقط للحماية الطارئة عندما يكون إمداد النيتروجين غير كافٍ أو يتجاوز مدخل الهواء الفوري السعة؛
4. يتم ضبط صمام الأمان على ضغط أعلى لحماية المرحلة النهائية من الضغط الزائد.
يؤدي التقارب الشديد بين نقاط الضبط إلى ظاهرة "إضافة النيتروجين وتفريغه في آنٍ واحد". فيُفتح صمام منع تسرب النيتروجين، وينفتح صمام التهوية فورًا. تشمل الأعراض ارتفاع استهلاك النيتروجين، وتذبذب الضغط، وكثرة فتح وإغلاق الصمامات، وكلها ناتجة عن خلل في تدرج الضغط.
تتمثل الخطوة الأولى لتشغيل نظام منع التسرب بالنيتروجين في فرز منطق ضبط الضغط بالكامل.
5. لا يقتصر اختيار نوع صمام مانع تسرب النيتروجين على القطر الاسمي للأنبوب فقط.
في عمليات التحديث الميدانية، غالباً ما يختار الناس صمامات مانعة لتسرب النيتروجين فقط وفقاً للقطر الاسمي لأنبوب النيتروجين، وهو أمر غير دقيق.
يُعدّ الحد الأقصى لسعة تزويد النيتروجين الأساس الرئيسي لاختيار النوع. ويجب أن تغطي سعة تزويد النيتروجين ثلاثة سيناريوهات لظروف التشغيل: تمدد الطور الغازي الناتج عن تفريغ كميات كبيرة، والانكماش الحراري للغاز بسبب التبريد، بالإضافة إلى مراعاة تبديل ظروف التشغيل وتنظيم الأجهزة.
- صمام صغير الحجم: ينخفض ضغط الخزان بسرعة عند تفريغ كميات كبيرة؛ يتم تشغيل الحماية من الفراغ مسبقًا ويتم سحب الهواء إلى الخلف داخل الخزان؛
- صمام كبير الحجم: ضعف استقرار التنظيم في ظل ظروف التدفق المنخفض، وتذبذب الضغط، وكثرة عمليات فتح وإغلاق الصمام، والتآكل السريع للحجاب الحاجز وعناصر منع التسرب.
بالنسبة لصمامات النيتروجين ذاتية التشغيل، يجب التركيز على أنبوب النبض. فالانسداد الناتج عن تراكم السوائل أو تبلورها في أنبوب النبض سيؤدي إلى حصول الصمامات على إشارات ضغط خاطئة. والعديد من حالات "فشل صمامات النيتروجين" الميدانية ناتجة في الواقع عن انسداد أنبوب النبض بالمكثفات أو بلورات المواد.
يجب أن تعمل صمامات منع التسرب النيتروجينية المؤهلة بشكل مستقر في ظل فرق ضغط صغير وفتحة صغيرة وظروف تدفق منخفضة بدلاً من أن تكون "أكثر أمانًا مع حجم أنبوب أكبر".
6. يجب ضمان مسار كل من المدخل والمخرج.
إن التركيز فقط على حلقة إمداد النيتروجين مع تجاهل مسار العادم هو عيب تصميمي شائع.
يؤدي التغذية وارتفاع درجة الحرارة وتبخر المواد إلى زيادة ضغط الخزان. يجب تصريف الغاز الزائد في الوقت المناسب عبر صمامات التهوية أو خطوط أنابيب الغاز الخلفي أو أنظمة الاستعادة والمعالجة.
سيؤدي انسداد خط أنابيب العادم إلى رفع ضغط التشغيل الفعلي لصمامات التنفس؛ وسيؤدي انسداد مانع اللهب إلى إضعاف قدرة العادم بشكل كبير.
بالنسبة للمواد المتطايرة: سيؤدي الضغط العالي للغاية لضبط مانع تسرب النيتروجين أو التسرب الداخلي لصمام مانع تسرب النيتروجين إلى زيادة حجم العادم الكلي، وتفاقم فقدان المواد، وزيادة الحمل على معدات معالجة غازات العادم في اتجاه المصب.
يجب أن يشمل تقييم منع التسرب بالنيتروجين حلقة المدخل، ومساحة الطور الغازي أعلى الخزان، وحلقة العادم.
7. يُعد محتوى الأكسجين مؤشرًا قويًا على فعالية ختم النيتروجين
أجهزة إرسال الضغط (جهاز إرسال ضغط المقياس / جهاز إرسال الضغط التفاضلي) لا تعكس سوى ضغط الخزان ولا يمكنها عكس محتوى الأكسجين الحقيقي في الخزان.
إعادة ضبط فتحة التفتيش بعد الصيانة، والأكسجين المتبقي في الزوايا الميتة المحلية، وسحب الهواء العكسي الناتج عن ضعف إحكام صمام التنفس وتقلب الضغط الخلفي لنظام غاز الذيل هي أعطال لا يمكن أن تعكسها قراءات مقياس الضغط.
يُعدّ الكشف عن محتوى الأكسجين ضروريًا للمواد الحساسة للأكسجين، والمواد الماصة للرطوبة، والمواد شديدة التطاير. يجب الانتباه إلى موضع نقطة أخذ العينات، والحجم الميت لأنبوب أخذ العينات، ووقت استجابة المحلل، والمعايرة الدورية لجهاز إرسال الضغط بالإضافة إلى معايرة المحلل. لا يُمكن لأخذ العينات من نقطة واحدة أعلى الخزان أن يُغطي جميع الزوايا الميتة؛ فالقراءات التي يتم الحصول عليها فور فتح صمام أخذ العينات لا تُمثل التركيب الحقيقي للغاز داخل الخزان.
يتطلب الحكم الشامل على حالة تشغيل مانع التسرب النيتروجيني الجمع بين أربع مجموعات من البيانات: محتوى الأكسجين، وضغط الخزان، ومعدل تدفق النيتروجين، ومستوى السائل في الخزان (من جهاز إرسال مستوى الضغط التفاضلي / جهاز إرسال ضغط مستوى الخزان).
1. التفريغ: ينخفض مستوى السائل، ويرتفع استهلاك النيتروجين بشكل متزامن، ويظل ضغط الخزان مستقرًا → إضافة النيتروجين بشكل طبيعي؛
2. لا توجد عملية استقبال وتفريغ ولكن استهلاك مستمر للنيتروجين → تسرب داخلي لصمام الفحص، تسرب صمام التنفس، إحكام إغلاق الجزء العلوي من الخزان وقيم الضبط المتضاربة؛
3. ارتفاع محتوى الأكسجين ببطء → تحقق من جودة الإزاحة ونقاط الختم وسجلات عمل الحماية من الفراغ؛
4. تذبذب ضغط الخزان على شكل أسنان المنشار → اختيار نوع صمام الفحص، أنبوب النبض ومنطقة التحكم الميتة.
لا يمكن تقييم حالة ختم النيتروجين في الخزان بشكل كامل إلا من خلال الجمع بين الضغط ومعدل تدفق النيتروجين ومحتوى الأكسجين وحالة عمل الصمام وظروف التشغيل للاستقبال والتفريغ.
ثالثًا: قيمة السيناريو: خصائص التشغيل وتحديد الأعطال في أنظمة منع التسرب النيتروجينية العاملة بكفاءة
لا يتطلب نظام منع التسرب بالنيتروجين الذي يعمل بشكل جيد أي تعديل يدوي متكرر من قبل المشغلين، ويتميز بالخصائص التالية:
✅ ضغط خزان مستقر على المدى الطويل؛
✅ معدل التشغيل المنتظم لصمام مانع تسرب النيتروجين؛
✅ لا يوجد فتح متكرر وغير منتظم لصمام التنفس؛
✅ يتوافق استهلاك النيتروجين مع إيقاع الاستقبال والتفريغ؛
✅ يتوافق محتوى الأكسجين بشكل ثابت مع مؤشرات العملية.
تشير الظواهر التالية إلى وجود عيوب في تكوين ختم النيتروجين، ويجب إعادة فحصها:
❶ تذبذب متكرر في ضغط الخزان صعوداً وهبوطاً؛
❷ تشغيل وإيقاف صمام مانع تسرب النيتروجين بشكل متكرر؛
❸ عمل صمام التنفس بشكل متكرر أثناء التفريغ الطبيعي؛
❹ استهلاك مستمر وكثيف للنيتروجين دون عملية استقبال وتفريغ؛
❺ لا يمكن أن ينخفض محتوى الأكسجين إلى متطلبات العملية بعد فترة طويلة من إعادة ضبط الصيانة؛
❻ يتذبذب ضغط الخزان بشكل غير طبيعي بالتزامن مع تغير حالة عمل نظام غازات العادم.
تسبب هذه الظواهر ضرراً محدوداً بشكل منفصل، لكن تداخلها سيؤدي إلى تدهور المواد ومخاطر السلامة المحتملة.
رابعاً: الاستنتاج التكميلي
إن عملية إحكام إغلاق خزانات النيتروجين تتجاوز بكثير مجرد ملء الخزانات بالنيتروجين؛ فهي تحقق تحكمًا ديناميكيًا مستمرًا في مساحة الطور الغازي أعلى الخزان.
يجب أن يتحكم في محتوى الأكسجين لمنع دخول الهواء؛ والحفاظ على ضغط إيجابي طفيف معقول بدلاً من رفع ضغط الضبط بشكل أعمى؛ وضمان كل من سعة إمداد النيتروجين ومسار العادم السلس؛ وعدم الاكتفاء بقراءة بيانات الضغط من جهاز إرسال ضغط المقياس، وجهاز إرسال الضغط التفاضلي، وبيانات مستوى السائل من جهاز إرسال مستوى الضغط التفاضلي، وجهاز إرسال ضغط مستوى الخزان، ولكن يجب أيضًا مراقبة محتوى الأكسجين واستهلاك النيتروجين؛ وتكوين حماية التنفس وتوضيح وجهة تصريف غاز العادم.
يضمن نظام منع التسرب بالنيتروجين الموثوق به الحفاظ على حالة الطور الغازي في أعلى الخزان ضمن النطاق المسموح به للعملية أثناء كل عملية تغذية وتفريغ للخزان، وارتفاع وانخفاض درجة الحرارة. يجب إجراء معايرة دورية لأجهزة إرسال الضغط للأجهزة المساعدة لضمان بيانات موثوقة للضغط ومستوى السائل لضبط نظام منع التسرب بالنيتروجين.
