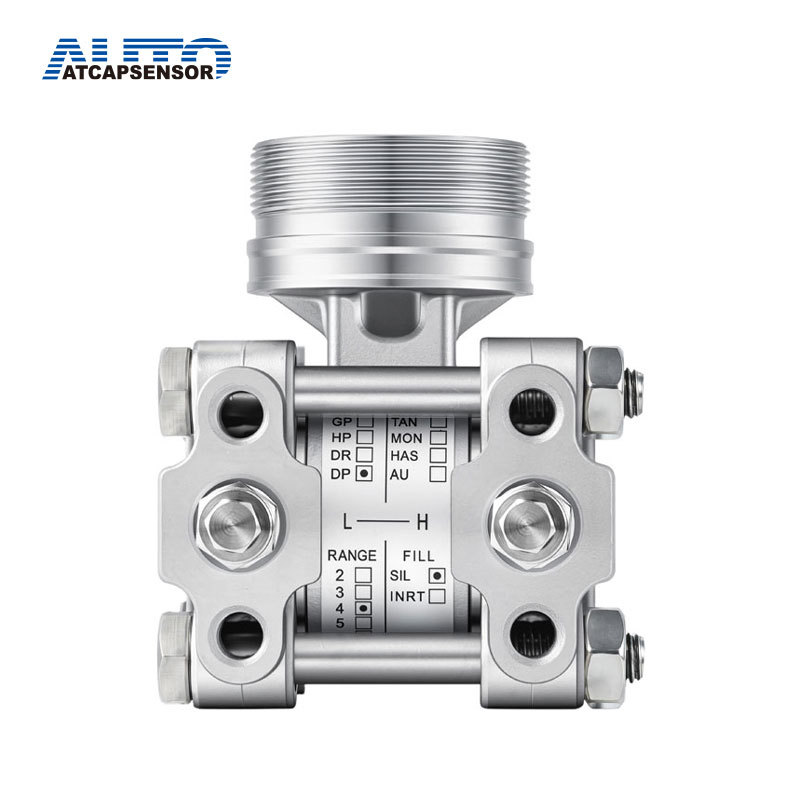

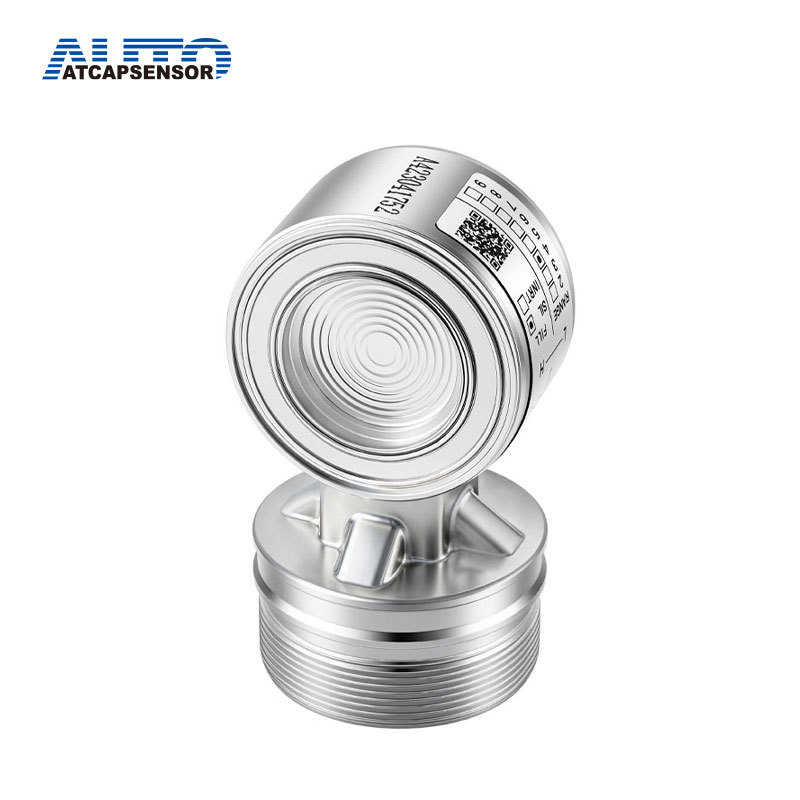

خلية استشعار الضغط من النوع السعوي عالي الأداء
الحصول على آخر سعر؟ سنرد في أسرع وقت ممكن (خلال 12 ساعة)
- معلومات
- وصف المنتج
- فيديو

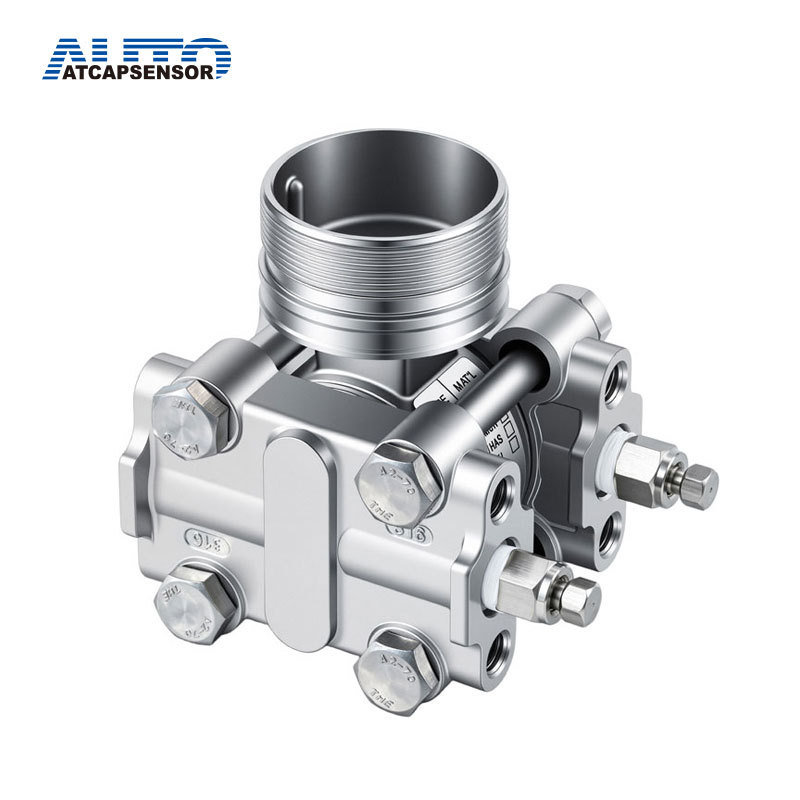

مستشعر ضغط تفاضلي سعوي معدني
ينتقل الضغط المتوسط إلى غشاء الاختبار في منتصف غرفة δ بواسطة غشاء الحاجز وزيت السيليكون. ولأن غشاء الاختبار في مستشعر dpt مرنٌ للغاية، فإنه يستجيب لاختلافات الضغط بإحداث إزاحة. تتناسب إزاحة الغشاء طرديًا مع فرق الضغط، وتبلغ أقصى إزاحة 0.1 مم. بعد ذلك، يتم تحويل المكثف التفاضلي الذي يربط غشاء الاختبار بلوحة المكثف إلى خرج قياسي بواسطة تيار الدائرة.
سمات
مستشعر فرق الضغط:
الاستقرار: 0.2%/سنة
يتراوح:250 بيكوفاراد ±20 بيكوفاراد
صفر:130 بيكوفاراد ±20 بيكوفاراد
دقة:النطاق الاسمي 0.1%
رقم الموديل:AT3051
أداء
| غرض | حدود |
دقة | ±0.1% |
| استقرار | ±0.2% (12 شهرًا) |
| نطاق درجة الحرارة | -40 درجة مئوية ~ +140 درجة مئويةدرجة مئوية |
| تأثير تيم | لا يوجد خطأ: ±0.25% / 55 درجة مئوية |
| لا يوجد خطأ: ±0.25% / 55 درجة مئوية | |
| الضغط الساكن | الضغط التفاضلي 13.8 ميجا باسكال، الضغط العالي 25 ميجا باسكال، الضغط الديناميكي 6.9 ميجا باسكال |
| حد الضغط الزائد | AP GP 13.8MPa DR DP HP |
| مادة الحجاب الحاجز | 316Lss Hastelloy C Tantalum |
نطاق ضغط مستشعر الضغط السعوي
| اسم المنتج | شفرة | يتراوح |
| مستشعر ضغط سعوي / مستشعر فرق الضغط | 2E | 0–0.125–1.5 كيلو باسكال |
| 3E | 0–1.3–7.5 كيلو باسكال | |
| 4E | 0–6.2–37.4 كيلو باسكال | |
| 5E | 0-31-186.8 كيلو باسكال | |
| 6E | 0-117-690 كيلو باسكال | |
| 7E | 0-345-2068 كيلو باسكال | |
| 8E | 0-1170-6890 كيلو باسكال | |
| 9E | 0-3480-20680 كيلو باسكال | |
| 0E | 0-6890-41370 كيلو باسكال |
خط الإنتاج
نطاق درجة حرارة التشغيل: من -40 درجة مئوية إلى +104 درجة مئوية
سائل التعبئة: سيليكون / زيت الفلورين
نظام التوصيل: 3 أسلاك، 5 أسلاك
حد الضغط الزائد: AP GP 13.8 ميجا باسكال DR DP HP
سائل التعبئة: سيليكون / زيت الفلورين
نظام التوصيل: 3 أسلاك، 5 أسلاك
حد الضغط الزائد: AP GP 13.8 ميجا باسكال DR DP HP
