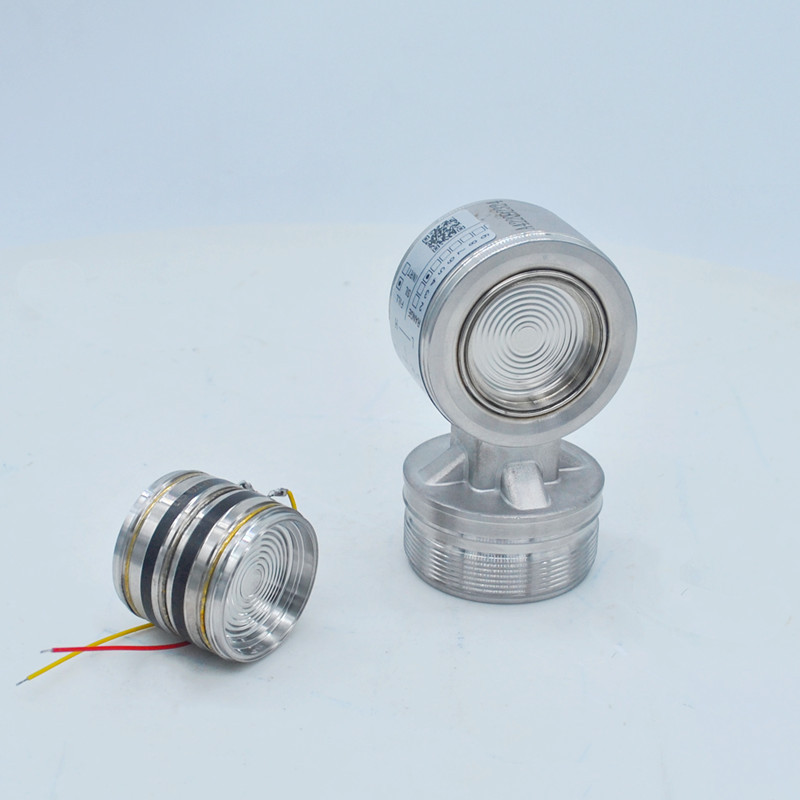

مستشعر ضغط الحجاب الحاجز ذو السعة العالية الدقة
- معلومات
- وصف المنتج
- فيديو
موجز كثافة العملياتإغراء
جهاز إرسال الضغط (التفاضلي) مناسب لقياس تدفق السائل أو الغاز أو البخار وكذلك مستوى السائل وكثافته وضغطه. يُخرج إشارة أدك من 4 إلى 20 مللي أمبير تتوافق مع الضغط التفاضلي المُقاس. يمكن لمستشعره الدقيق والمستقر أيضًا قياس الضغط الثابت الذي يمكن إظهاره على المؤشر المتكامل أو مراقبته عن بعد عبر اتصالات هارت. تشمل الميزات الرئيسية الأخرى الاستجابة السريعة والإعداد عن بعد باستخدام الاتصالات والتشخيص الذاتي وإخراج الحالة الاختياري للإنذار عند ارتفاع/انخفاض الضغط.
سمات
الاستقرار: 0.2%/سنة
يتراوح:250pF ± 20PF
صفر:130pF ± 20PF
دقة:النطاق الاسمي 0.1%
رقم الموديل:AT3051
- نطاق درجة حرارة العملية:-40 إلى 104 درجة مئوية
استقرار:0.2%/سنة
ملء السائل:زيت السيليكون / الفلور
نظام الأسلاك:3-سلك، 5-سلك
مادة الإسكان: 316SS
حد الضغط الزائد: ا ف ب جي بي 13.8Mpa دكتور موانئ دبي HP
حدود
| نموذج | استقرار | حد درجة الحرارة | حد الضغط | يتراوح |
| AT3051DP | ±0.1% عنوان عنوان URL | -40 ~ 140 درجة مئوية | 13.79 ميجا باسكال | 1.3 ~ 6890 كيلو باسكال |
| AT3051GP | ±0.1% عنوان عنوان URL | -40 ~ 140 درجة مئوية | 13.79 ميجا باسكال | 1.3 ~ 41370 كيلو باسكال |
| AT3051DR | ±0.2% عنوان عنوان URL | -40 ~ 140 درجة مئوية | 6.9 ميجا باسكال | 0.125 ~ 1.5 كيلو باسكال |
| AT3051HP | ±0.1% عنوان عنوان URL | -40 ~ 140 درجة مئوية | 31.02 ميجا باسكال | 6.2 ~ 2068 كيلو باسكال |
| AT3051AP | ±0.1% عنوان عنوان URL | -40 ~ 140 درجة مئوية | 13.79 ميجا باسكال | 6.2 ~ 6890 كيلو باسكال |
| AT3051LT | ±0.2% عنوان عنوان URL | -40 ~ 140 درجة مئوية | 635~70380mmH2O | |
| AT3051DP | ±0.1% عنوان عنوان URL | -40~149 درجة مئوية | 13.79 ميجا باسكال | 635~6895KPa |
| AT3051GP | ±0.1% عنوان عنوان URL | -40~149 درجة مئوية | 51.71MPa | 635~6895KPa |
| AT1151DP | ±0.1% عنوان عنوان URL | -40 ~ 140 درجة مئوية | 13.79 ميجا باسكال | 1.3 ~ 6890 كيلو باسكال |
| AT1151GP | ±0.1% عنوان عنوان URL | -40 ~ 140 درجة مئوية | 51.71MPa | 1.3 ~ 41370 كيلو باسكال |
| AT1151DR | ±0.2% عنوان عنوان URL | -40 ~ 140 درجة مئوية | 6.9 ميجا باسكال | 0.125 ~ 1.5 كيلو باسكال |
| AT1151HP | ±0.1% عنوان عنوان URL | -40 ~ 140 درجة مئوية | 31.02 ميجا باسكال | 6.2 ~ 2068 كيلو باسكال |
| AT1151AP | ±0.1% عنوان عنوان URL | -40 ~ 140 درجة مئوية | 13.79 ميجا باسكال | 6.2 ~ 6890 كيلو باسكال |
| AT1151LT | ±0.1% عنوان عنوان URL | -40 ~ 140 درجة مئوية | 635~70380mmH2O | |
| AT1151DP | ±0.1% عنوان عنوان URL | -40 ~ 140 درجة مئوية | 6.2 ~ 6890 كيلو باسكال | |
| AT1151GP | ±0.1% عنوان عنوان URL | -40 ~ 140 درجة مئوية | 6.2 ~ 6890 كيلو باسكال | |
| في2088 | ±0.5% عنوان عنوان URL | -40 ~ 120 درجة مئوية | -0.1 ~ 40 ميجا باسكال | |
| SP | ±0.5% عنوان عنوان URL | -20 ~ 80 درجة مئوية | -0.1 ~ 40 ميجا باسكال | |
| ش-أ | ±0.5% عنوان عنوان URL | -20 ~ 80 درجة مئوية | 0-20 ملم |
نطاق الضغط
| اسم المنتج | شفرة | يتراوح |
| &نبسب;مستشعر الضغط بالسعة | 2E | 0-0.125-1.5 كيلو باسكال |
| 3E | 0-1.3-7.5 كيلو باسكال | |
| 4E | 0-6.2-37.4 كيلو باسكال | |
| 5E | 0-31-186.8 كيلو باسكال | |
| 6E | 0-117-690 كيلو باسكال | |
| 7E | 0-345-2068 كيلو باسكال | |
| 8E | 0-1170-6890 كيلو باسكال | |
| 9E | 0-3480-20680 كيلو باسكال | |
| 0E | 0-6890-41370 كيلو باسكال |
خط الإنتاج
المنتجات ذات الصلة
2. يستخدم مستشعر إرسال الضغط تقنيات تحديد المواقع والشد المتقدمة التي يتم التحكم فيها بواسطة الكمبيوتر، مما يضمن محاذاة دقيقة للحجاب الحاجز المركزي والتوتر الأمثل، مما يؤدي إلى تحسين كبير في الدقة.
3. تجد أجهزة استشعار الضغط المختلفة تطبيقات في مختلف الصناعات، بما في ذلك على سبيل المثال لا الحصر البترول، والكيماويات، والطاقة الكهربائية، والمعادن، والهيدرولوجيا، والتحكم في العمليات.
